노후 상하수도관 검사,

PPR 파이프 검사 시스템이 필요한 이유

노후 상하수도관의 위험

최근 노후화된 상·하수도관으로 인한 땅꺼짐, 싱크홀 뉴스가 자주 들립니다.

노후화된 상하수도관의 파열은 예고없이 발생하여 도로 붕괴와 같은 심각한 사고로 이어질 수 있습니다.

이러한 위험을 예방하기 위해서는 노후화된 배관의 상태를 확인하고 관리할 수 있는 첨단 장비의 도입이 필수적입니다.

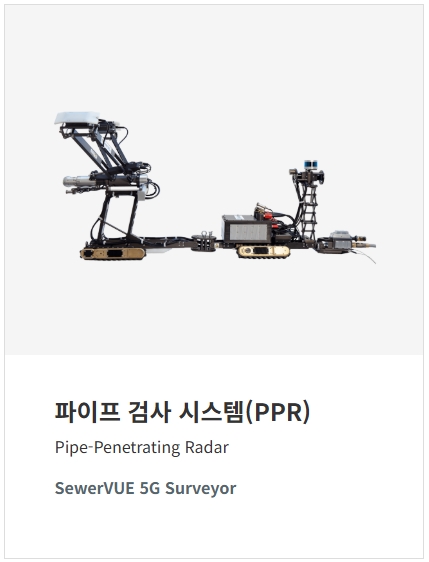

5G Sewervue 배관검사시스템 (PPR)

- 파이프 검사 시스템은 어두운 배관 안에서도 빛을 이용하여 탐사가 가능한 제품입니다.

▶ 지하 배관 검사를 위한 특허 기술

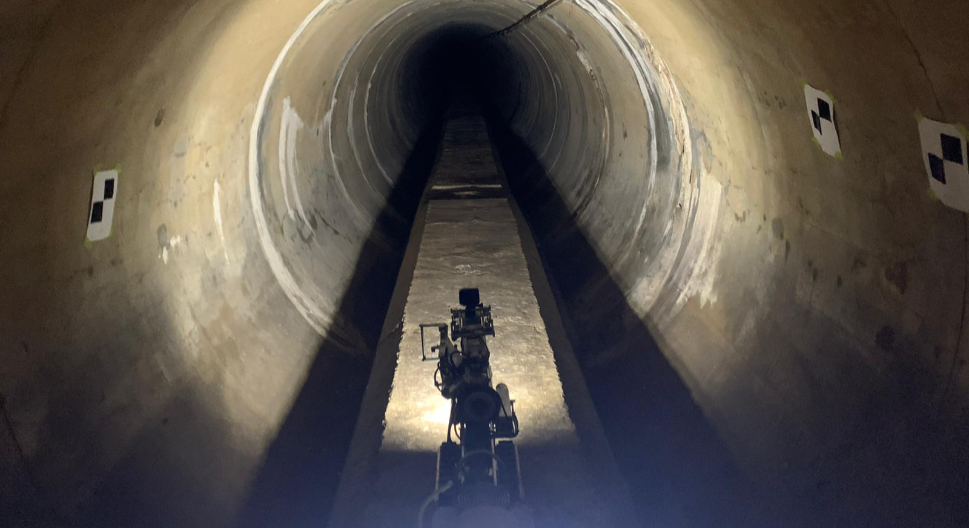

Sewervue사의 PPR 시스템은 다양한 재질과 직경의 배관에 적용 가능한 고성능 비파괴 검사 솔루션입니다.

본 장비는 GPR(지표투과레이더) 기술을 기반으로 합니다.

기존 CCTV 검사로는 확인하기 어려운 손상도 정밀하게 파악할 수 있습니다.

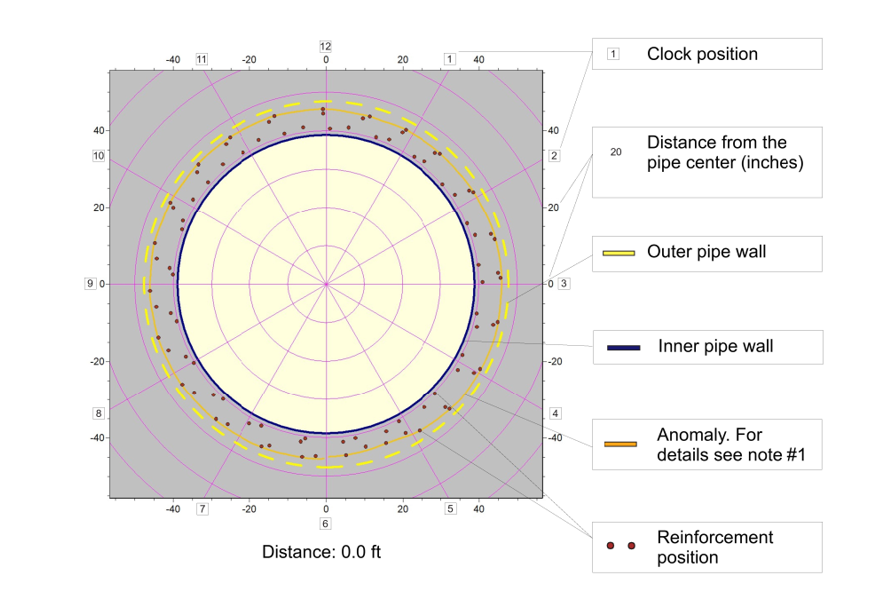

PPR 시스템은 배관 벽체의 두께와 재질, 내부 보강 구조를 측정할 수 있습니다.

또한 균열, 공동, 수분 및 염분 변화까지 감지할 수 있어 대형 파이프라인 진단에 최적화되어 있습니다.

HD CCTV와 LiDAR 같은 보조 센서와도 연동됩니다.

이를 통해 배관 상태를 종합적으로 분석할 수 있으며, 모든 장비는 원격 조종이 가능합니다.

Sewervue PPR은 직관적인 사용자 인터페이스를 제공합니다.

정밀한 검사 성능과 운영 편의성을 갖춘 솔루션으로, 배관 관리와 유지보수의 신뢰성을 강화할 수 있습니다.

PPR 시스템이 구동되는 모습은 아래 링크에서 확인할 수 있습니다.

https://blog.naver.com/candhinc_geo/223811826568

◆ PPR로 검사할 수 있는 파이프 유형 ◆

- Reinforced Concrete Pipes, RCP 철근콘크리트

- Vitrified Clay Pipe, VCP 유약처리된점토 재질

- Brick Pipe 벽돌

- Asbestos Cement Pipe 석면

- Concrete Pipe 콘크리트

- HDPE Pipe 고밀도 폴리에틸렌

- PVC Pipe 폴리염화비닐

- Wood stave Pipe 나무

" 지상에서 GPR 장비로는

배관 상태를 확인할 수 없나요? "

​

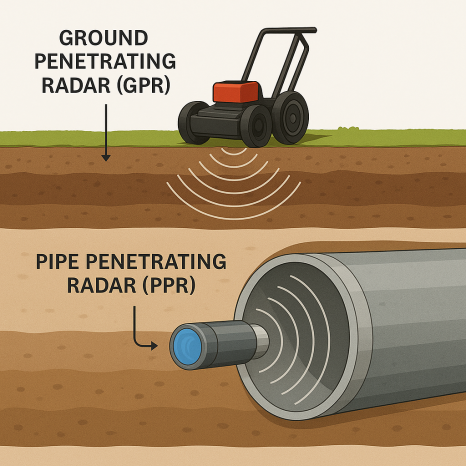

GPR 장비는 지상에서 매설된 배관을 탐지합니다.

​PPR 장비는 배관 내부와 주변을 정확하고 정밀하게 탐지합니다.

지표 투과 레이더(GPR)는 전자기파를 이용해 지하 매설 배관이나 인공 구조물을 실시간으로 영상화하는 비파괴 검사 기술입니다.

파이프 투과 레이더(PPR)는 GPR 원리를 배관 내부에 적용한 기술입니다.

전자파가 콘크리트, HDPE, 점토관 등 다양한 재질의 배관 벽을 통과해 외부까지 전달되며,

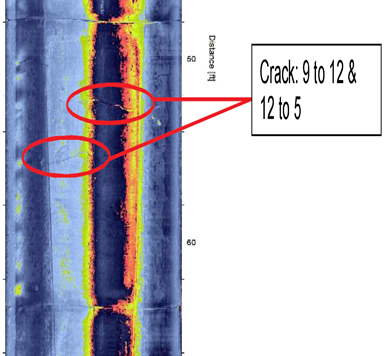

이를 통해 균열, 외부 공동, 연결부 이상, 재질 변화, 수분이나 염도 변화를 식별할 수 있습니다.

특히 고주파 PPR은 대공 파이프에서도 정밀한 노후상수도관 안전관리가 가능합니다.

▶토론토 하수관 내부 정밀 측정 사례

2020년 10월, 캐나다 토론토의 주요 교차로 하부에 위치한 복합 하수관에서 SewerVUE 기술이 적용되었습니다.

이 현장은 직경 3,000mm의 대형 우수관 내부에 675mm 위생 하수관이 포함된 구조였습니다.

위생 하수관의 3축(3D) 정밀 위치 측정을 위해 기술이 활용되었으며,

접근을 위해 깊이 90m의 수직 갱도를 통과해야 하는 까다로운 조건이었습니다.

프로젝트 목표는 '하수관의 3축 정밀 위치 측정, 신규 수직구 설치를 위한 3D 포인트 클라우드 생성'이었습니다.

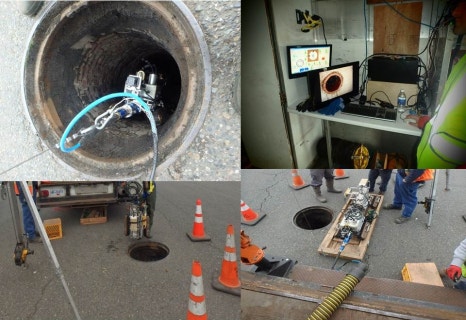

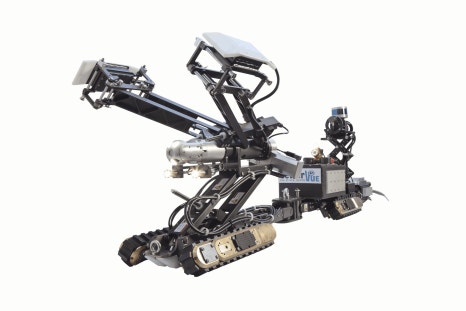

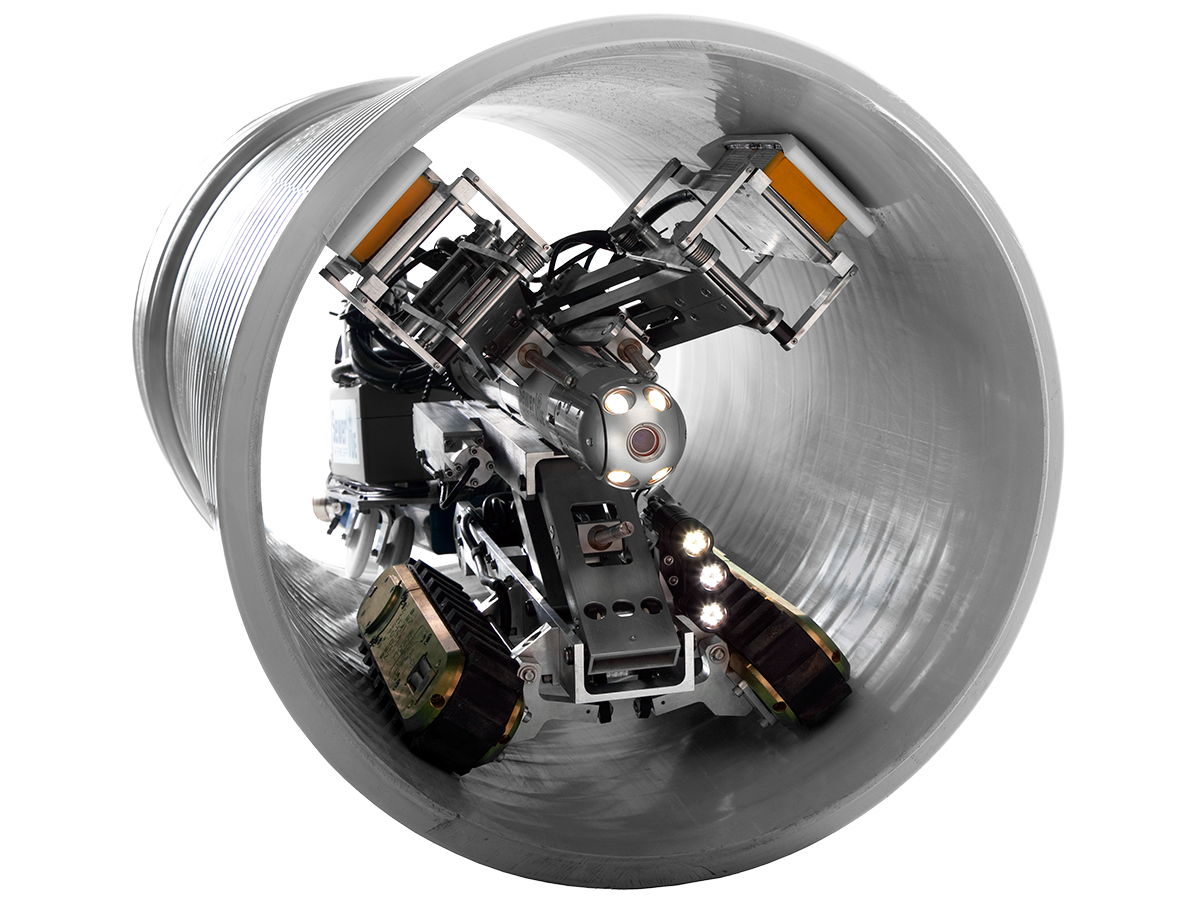

SewerVUE사는 Surveyor 다기능 트랙 플랫폼과 MSI(Multi-sensor pipe inspection) 기술을 사용하여 작업을 수행했습니다.

이 장비는 CCTV, 3D LiDAR, 센서 어레이를 탑재해 단 하루 만에 총 560m 길이의 관로를 단일 투입으로 조사했습니다.

이 작업을 수행한 후 성과는 다음과 같습니다.

→ 3D 포인트 클라우드 데이터 제공

→ 관 단면 LiDAR 분석, PACP 코드 결함 분석

→ 관 내부 구조물 및 결함을 컬러 그라데이션으로 표현하여 식별

→ 지오리퍼런싱(Geo-referencing) 작업으로 데이터의 정확성 확보

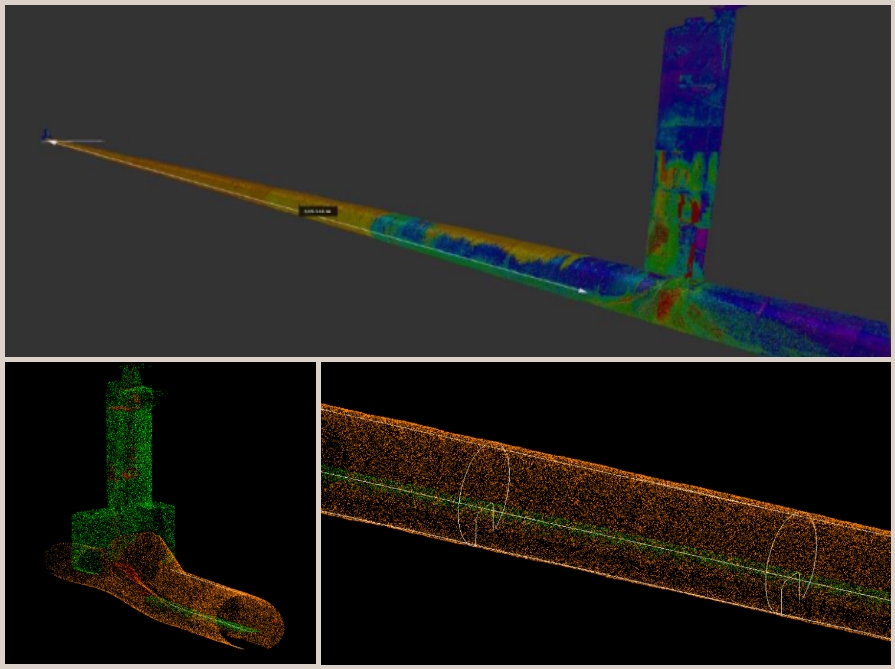

3D 포인트 클라우드 분석 결과는 관 내부의 결함과 특징을 색상 단계로 시각화하여 보여줍니다.

예를 들어, MSI 차트에서 음의 편차는 관 내부로 돌출된 요소(예: 탭)를 의미하고, 양의 편차는 오목하게 들어간 요소(예: 막힘)를 나타냅니다.

또한 차트에서 검은색으로 표시된 영역은 관 내부에 물이 존재함을 의미합니다.

또한 해당 프로젝트에 같이 참여한 WSP Global Inc.는 "정밀한 기술과 빠른 작업 덕분에 기대 이상의 결과를 얻었다"며 SewerVUE의 전문성을 높이 평가했습니다.

이 사례는 PPR(파이프 투과 레이더) 기술이 가진 강점인 배관 내부뿐 아니라

배관 벽체 내부와 외부까지 상태를 분석 가능, 대구경 배관에서도 균열, 공동, 연결부 이상, 재질 변화 등을 정밀하게 탐지하였습니다.

더 나아가 CCTV 점검으로는 알기 어려운 결함까지 식별이 가능하며 3D 모델링 기반의 데이터 제공으로 후속 보수 및 설계 최적화를 잘 보여줍니다.

씨앤에치아이앤씨에서 취급하는 PPR 배관검사시스템은 상하수도관 내부를 실시간으로 관찰할 수 있을 뿐 아니라,

균열·손상·이물질 여부를 정밀하게 분석할 수 있는 특허 기술을 보유하고 있습니다.

특히 어두운 배관 내부까지 빛을 활용한 탐사, 대형 파이프라인 손상까지 감지 가능한 기능은

기존 CCTV 검사 방식의 한계를 보완해 사고 예방에 큰 도움을 줄 수 있습니다.

PPR 장비의 기능 및 도입 문의는 씨앤에치아이앤씨 홈페이지를 참고해주세요.

​
