인프라 안전

NON-DESTRUCTIVE CONCRETE INSPECTION

콘크리트 내부 철근 탐지 솔루션

비파괴 GPR 탐사로 철근·케이블 등
내부 매설물의 위치를 확인하는 방법

IDS GeoRadar C-thrue 콘크리트 내부 탐사용 GPR 장비

콘크리트를 파손하지 않고 내부 철근의 위치를 확인하고 싶으신가요?

코어 채취나 천공 전에 철근과 케이블의 위치를 확인해야 하거나, 기존 도면만으로 구조물 내부 상태를 파악하기 어려운 경우가 있습니다. 이러한 현장에서는 비파괴 조사 방법을 활용해 내부 매설물의 위치와 배열을 사전에 검토할 수 있습니다.

콘크리트 탐사용 GPR(Ground Penetrating Radar)은 전자기파의 반사 신호를 기록·해석해 철근과 케이블 등 내부 대상물의 위치를 추정하는 방법입니다. C&H는 조사 목적에 맞춰 IDS GeoRadar의 C-thrue 및 C-thrue XS 도입과 활용을 상담합니다.

01. 콘크리트 내부 GPR 탐사란?

GPR은 콘크리트 표면에서 전자기파를 송신하고 내부의 전기적 특성이 달라지는 경계에서 발생한 반사 신호를 분석하는 비파괴 탐사 기술입니다. 탐사 자료를 통해 철근의 위치와 배열, 케이블 등 내부 매설물의 존재 가능성을 검토하고 필요에 따라 스캔 결과를 시각화할 수 있습니다.

이런 정보를 확인하는 데 활용합니다

철근 및 내부 매설물의 위치와 배열 추정
천공·코어 채취 전 간섭 가능 구간 검토
복수 철근층과 포스트텐션 케이블 등 반사 대상 검토
조사 조건이 허용하는 범위에서 공동·층분리 의심 구간 및 구조물 경계 검토

※ 탐지 성능과 해석 가능한 깊이는 콘크리트의 함수 상태, 철근 밀도·배열, 대상물의 크기, 장비 설정 및 현장 조건에 따라 달라집니다. GPR 결과만으로 철근 누락·부식 또는 내부 결함을 확정하기보다 설계도면과 추가 조사 자료를 함께 검토해야 합니다.

02. 어떤 상황에서 필요한가요?

천공·코어 채취 전 사전 조사

철근, 케이블 및 기타 매설물과의 충돌 가능성을 줄이기 위해 작업 예정 위치를 미리 스캔합니다. 실제 작업 여부는 조사 결과와 현장 안전 절차를 종합해 판단해야 합니다.

콘크리트 코어 샘플링 전 내부 구조물 확인 사례

교량 및 기존 구조물 조사

도면이 불완전하거나 실제 시공 상태 확인이 필요한 구조물에서 보강철근의 위치와 배열을 조사하는 데 활용할 수 있습니다.

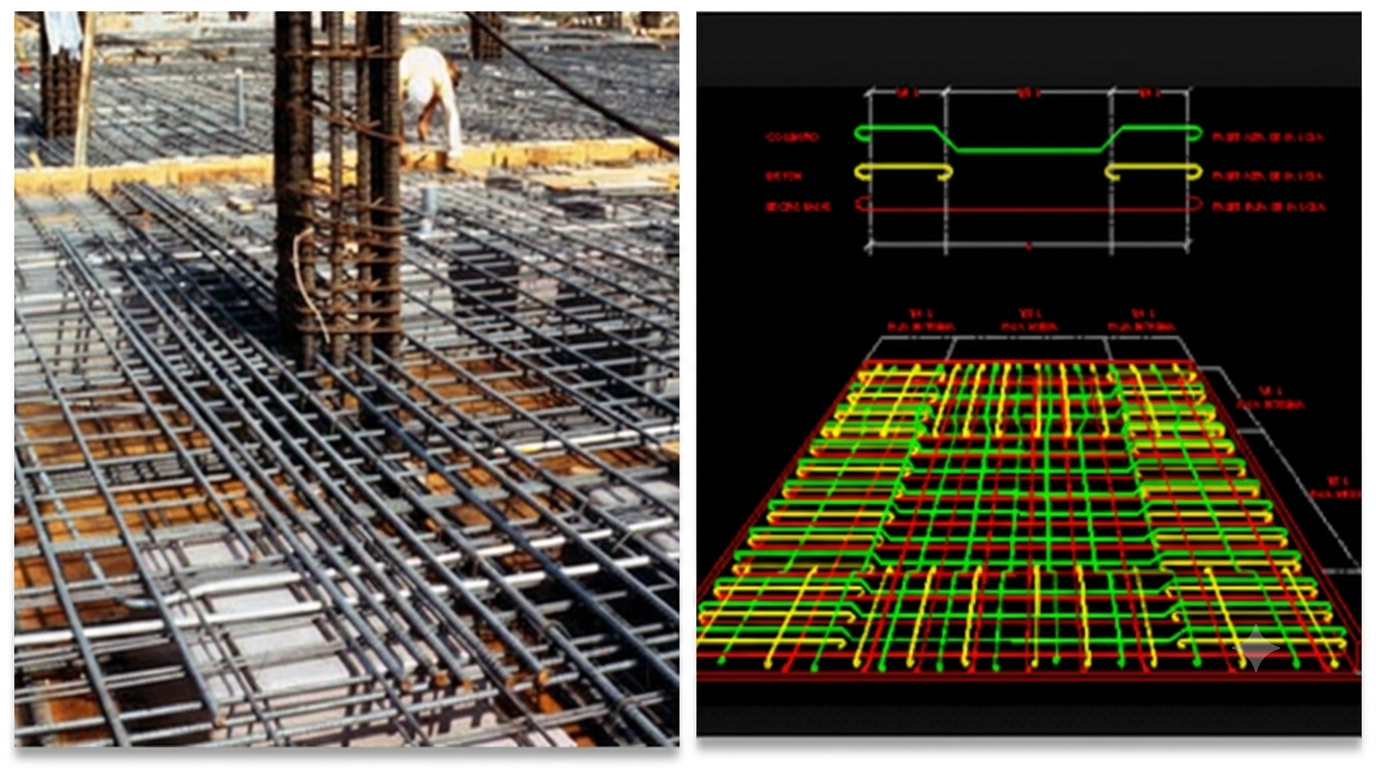

교량 보강철근 위치와 배열 조사 사례

포스트텐션 케이블 위치 확인

고밀도 격자 측정 등 적절한 조사 구성을 통해 철근층 하부에 위치한 케이블의 반사 신호를 검토할 수 있습니다. 조밀한 철근망은 신호 해석을 어렵게 할 수 있습니다.

포스트텐션 케이블 위치 확인 예시

공동·층분리 의심 구간 및 슬라브 경계 검토

콘크리트나 포장 구조의 내부 반사 양상을 비교해 이상 구간 또는 구조물 경계를 검토할 수 있습니다. 이상 신호의 원인과 실제 두께는 필요한 경우 다른 조사와 대조해야 합니다.

포장층 분리 의심 구간 조사 사례

콘크리트 내부 공동 조사 사례

슬라브 경계 검토 예시

03. 조사 진행 절차

STEP 01. 조사 목적 및 대상 구간 확인

철근 위치 확인, 천공 전 점검 등 조사 목적과 대상 구조물의 조건을 정리합니다.

STEP 02. 장비 설정 및 스캔 계획

접근 가능한 표면, 예상 매설물 방향과 조사 범위를 고려해 측정 경로를 정합니다.

STEP 03. 콘크리트 표면 스캔

GPR 장비로 표면을 따라 자료를 취득하고 현장에서 반사 신호를 확인합니다.

STEP 04. 위치·배열 및 이상 신호 해석

필요에 따라 격자 측정과 분석 소프트웨어를 활용해 결과를 시각화합니다.

STEP 05. 결과 검토 및 후속 작업 계획

도면, 현장 정보 및 추가 확인 결과와 비교해 후속 작업에 활용합니다.

04. C-thrue의 주요 특징

IDS GeoRadar의 C-thrue는 콘크리트 구조물의 스캐닝과 현장 분석을 위한 휴대형 GPR 장비입니다. 원본 소개 자료에는 2.0 GHz 고주파 시스템, 듀얼 편파, 위치 안내 및 3D 분석 기능 등이 소개되어 있습니다. 구체적인 사양과 제공 기능은 도입 시점의 제품 구성과 소프트웨어 버전을 기준으로 확인해 주세요.

C-thrue 휴대형 콘크리트 탐사 장비
