더운 여름철, 습도까지 높아지면서 온열질환 사고에 대한 뉴스가 끊이지 않습니다.

특히, 업무상 뜨거운 환경에 노출되는 산업 현장이나, 여름철 진행되는 스포츠 경기 혹은 훈련은

단순한 기온 외에도 습도, 태양 복사 등의 다양한 환경 요소가 작업자의 열스트레스에 영향을 주게 됩니다.

온열지수(WBGT)란?

온열지수(WBGT)는 Wet Bulb Globe Temperature의 줄임말로 기온, 습도, 바람의 속도, 태양의 복사 등의 다양한 환경 요소를 종합적으로 고려한 지수입니다.

작업 환경에서의 열 스트레스 수준을 평가하는 지표로 산업 현장, 스포츠 경기장, 군사 훈련 등에서 열 관련 위험을 평가하고, 대응 방안을 마련하는 데에 중요한 역할을 합니다.

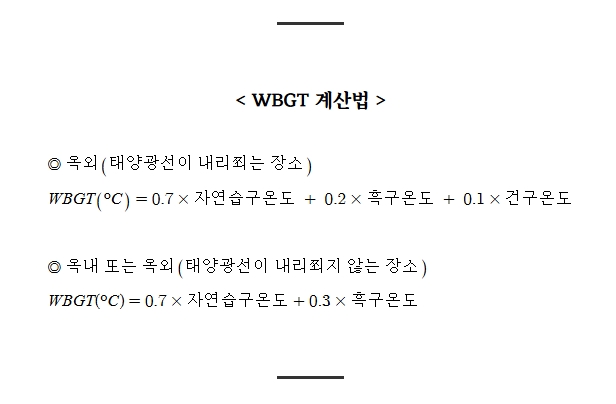

습구, 흑구, 건구 온도를 종합해 계산하는 온열지수는 단순한 기온 측정보다 더 정확하게 열 스트레스를 평가할 수 있기 때문에,

열에 의한 건강 위험을 예방하는 데 가장 적합한 지표로 널리 사용됩니다.

일부 국가에서는 작업장 내 열스트레스 관리가 법적으로 규제되어 있으며, WBGT를 기준으로 사용합니다.

따라서 작업장에서는 작업환경측정기를 이용해 온열지수를 확인하고 높은 온열지수가 나타나면 적절한 대응을 통해 작업자의 건강과 안전을 유지해야 합니다.

일본에서는 전국 산업 현장별로 온열지수 측정기를 배치하고, 측정값에 따라 작업 여부 판단을 의무화했습니다.

또 여러 지점의 온열지수 실황과 예보를 제공해 폭염 피해를 대폭 줄였다고 합니다.

Portable wireless WBGT meter : Heat Shield

● 휴대용 온열지수 측정기

-제조사 : LSI-LASTEM

-작업 현장의 쾌적한 환경을 관리하고, 열 스트레스 지수를 측정하는 솔루션

-실시간으로 WBGT 지수 표시

-HS 매니저 PC 소프트웨어 포함

휴대용 온열지수 측정기 제품 페이지 이동 >>

영상으로 확인 >>

" WBGT측정기 어떤제품을 골라야 하나요? "

국제 기준에 부합하는 설계와 측정 성능

&

실제 작업 환경에서 측정할 수 있는 장비

아직 국내에서는 생소하지만 온열지수 측정기는 뜨거운 환경이나 여름철 야외에서 작업하는 작업자, 운동선수, 군인들의 건강을 위해 반드시 필요합니다.

시중에 WBGT측정기는 다양하지만 어떤 제품을 선택해야할지, 어떤 원리로 측정되는지에 대해서 자세히 안내되어 있지않아 안전담당자나 건강관리담당자들에게는 어려운 숙제와도 같습니다.

HeatShield 휴대용 WBGT 측정기는 ISO7243, ISO7726, ISO7730 등 국제 기준에 부합하는 설계와 측정 성능을 갖추고 있습니다.

그리고 단순히 작업장 한켠에 배치된 온도계와 달리 휴대용으로 제작되어 실제 작업 환경에서의 열 쾌적도를 평가할 수 있습니다.

그리고 IP54등급의 견고한 디자인으로 혹독한 환경에서도 사용할 수 있습니다.

또한 긴 배터리 수명으로 최대 200시간을 사용할 수 있어 작업이 진행되는 동안 지속적으로 열스트레스를 모니터링할 수 있습니다.

" 어떤 센서로 구성되어 있나요? "

HeatShield WBGT 측정기는 흑구온도계(tg), 건구온도계(ta)와 상대습도계(rh), 습구온도계(tnw)로 이루어져 있습니다.

???? 흑구온도는 주로 태양복사열과 바람, 온도에 의해 영향을 받는데 흑구온도계는 검은 구체 안에 있는 온도계가 흡수한 복사열을 기반으로 측정됩니다.

태양의 직접적인 열과 복사 에너지가 작업자에게 미치는 영향을 평가하는 데 중요합니다. 흑구온도계는 직경 5cm 혹은 15cm 중 선택할 수 있습니다.

????건구온도는 우리가 흔히 아는 일반적인 기온을 의미합니다.

????습구온도는 공기의 습도와 온도를 반영한 값으로, 피부에서의 증발 냉각 효과를 측정합니다. 습도가 높으면 증발을 방해해 더 높은 습구온도로 나타납니다.

✔ 추가 옵션 : ESV125A 열선 풍속계

WBGT측정기와 ES125A 열선 풍속계를 연동할 수 있습니다.

이를 이용해 실시간으로 열쾌적도 평가지표 PMV-PPD(ISO7730)를 계산하는데 이용할 수 있습니다.

" 무선 및 위성 모듈은 어떻게 사용할까 ?

온열지수 측정기 중 무선통신(Radio module)을 이용하는 모듈은 두 개의 무선 위성 모듈과 연동할 수 있습니다.

위성 모듈과 연동하여 각각 떨어진 3 개의 위치 혹은 같은 지점의 다른 높이에서의 환경 조건을 각각 비교 측정하고 가중평균 WBGT를 계산할 수 있습니다.

다양한 작업환경을 고려해 설계한 제품이라는 게 느껴집니다. 무선통신을 실내환경에 따라 다르지만 가시거리 300m 까지 이용가능하도록 설계되었습니다.

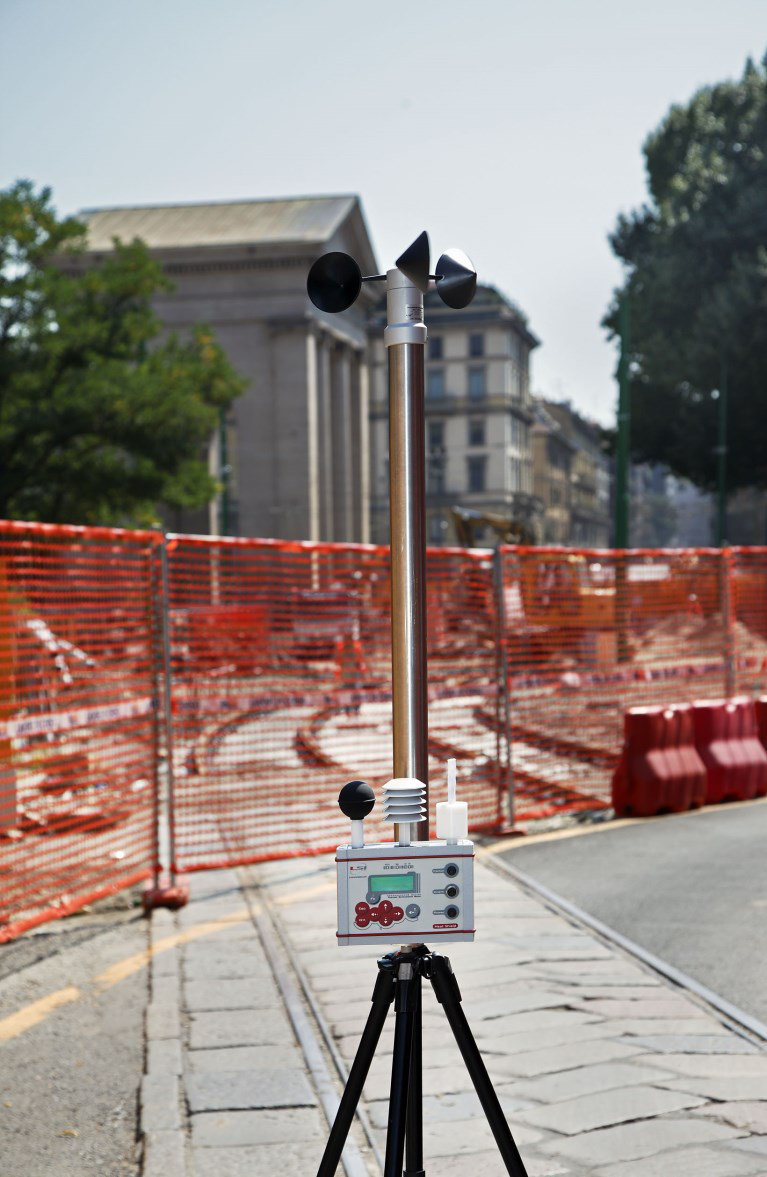

Heat Shield는 삼각대 혹은 수평면에 두고 사용했을때 가장 안정적인 측정을 보여주지만, 측정기를 손에 들고도 측정할 수 있습니다.

플러그앤플레이 방식으로 설계되어 전원을 켜기만 하면 즉시 측정 결과를 표시합니다.

PC와 연결해 별도로 세팅작업을 거치는 번거로운 과정이 없으며, 충전식 배터리로 최대 200시간의 측정을 지원합니다.

위성 모듈과 연결해 사용시에는 약 20시간 사용할 수 있습니다.

Heat Shield 시스템과 함께 제공되는 HS manager 소프트웨어는 WBGT를 사용하여 열 위험을 관리하고 데이터를 평가하는데 사용할 수 있습니다.

본체에서 측정값을 다운로드하고 그 값들을 평가해 알람, 보고서 생성 등의 작업을 수행합니다.

데이터는 RS232케이블이나 USB 어댑터를 이용해 다운로드할 수 있습니다.

장비 자체의 디스플레이에서도 실시간으로 데이터를 확인할 수 있습니다.

환경 데이터와 온연지수 외에도 로우데이터까지 확인할수 있습니다.

자세한 내용은 아래 오퍼레이팅 영상을 통해 장비를 설정하고 구동하는 방법을 확인해보시기 바랍니다.
