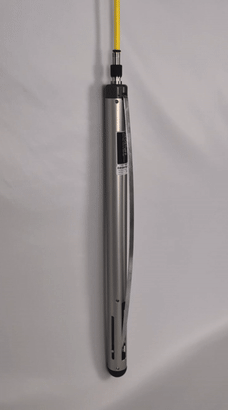

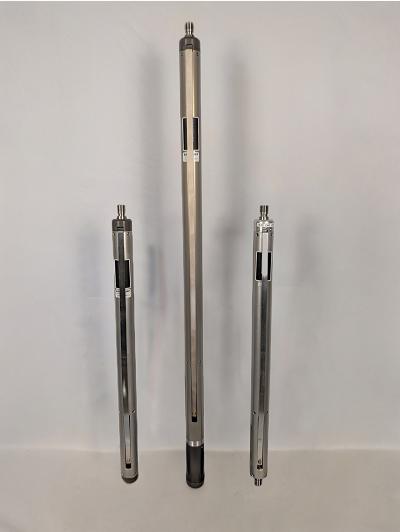

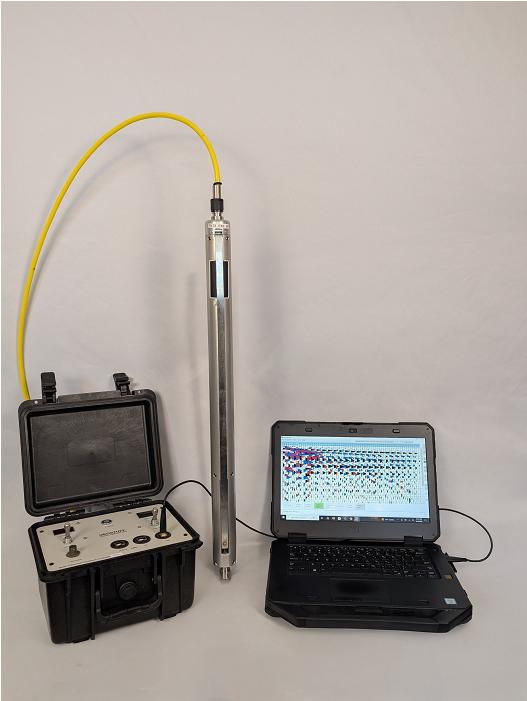

BHG-5 다운홀 시스템 Geostuff Wall-Lock Borehole Geophones
- 보어홀 설치용 벽 고정(Wall-lock) 방식의 지오폰
- 노이즈 없는 디지털 신호 전송 구조
- 최대 24개 지오폰 확장이 가능한 다중 배열 시스템
- 내부 탑재형 32비트 A/D 변환기
- 다운홀 X-Y-Z 방향의 3성분 지오폰 포함 된 다운홀 전용 수신기
- 동일 케이블 상에 최대 24개 지오폰을 직렬 연결하여 배열 구성 가능
- 디지털 컴퍼스 내장 → 각 지오폰 장비의 방위각(azimuth) 자동 기록
Information
| 센서 | 3 in each tool, 15-Hz omnidirectional, high-output geophones |
|---|---|
| 장비 직경 | 45 mm, 1.85 inch |
| 길이 | 725 mm 28 inches |
| 무게 | 2 Kg, 4 lb |
| 최소 시추공 직경 | 51mm, 2 inches min |
| 최소 시추공 직경 | 150 mm, 6 in. Larger with optional big-hole kit |
| 아날로그-디지털 변환기 | 32-bit Sigma Delta |
| 샘플링 속도 | 500, 1000, 2000, or 4000 sps, selectable |
| 다중 배열 내 센서 간 최소 간격 | 1 meter |
| 다중 배열 내 센서 간 최대 간격 | 50 meter |
| 한 배열 내 최대 센서 수 | 24 |
| 최대 깊이 | 300 meters in wet hole |
| 클램핑(고정) 매커니즘 | Metal spring expands against the borehole wall, powered by aDC motor in the tool |
