xTEM 광물자원 탐사장비 Deep mineral exploration System

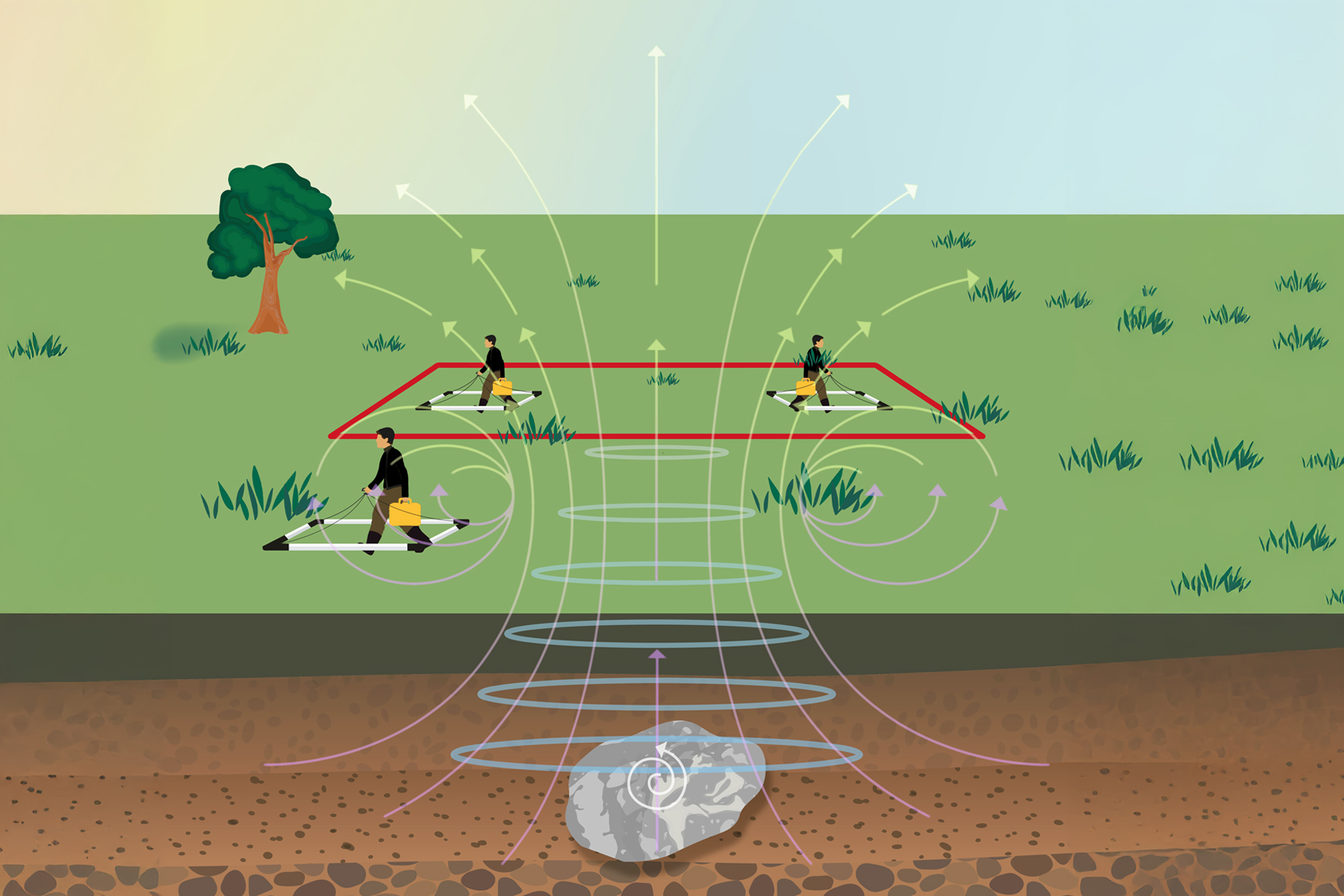

- 600m 깊이까지 심부 광물 탐사에 최적화된 고심도 TDEM 시스템
-고출력 Dual Moment 송신방식 적용
-다수의 수신기를 동시 운용하여 데이터 수집 속도와 효율을 대폭 향상
-3차원 구조 해석 지원
-iOS,Android 앱으로 간편 제어
Information
| 송신 코일 크기 | 40 x 40 m, 80 x 80 m, 200 x 200 m |
|---|---|
| 송신 전류 출력 | 1 Amp (turn-off time 약 11 μs), 최대 30 Amp (turn-off time 약 30 μs) |
| 송신기 무게 | 40 x 40 m 기준 드럼당 6 kg |
| 수신 코일 크기 | 3 x 3 m (36㎡), 5 x 5 m (200㎡) |
| 수신기 무게 | 약 5 kg |
| 탐사 심도 | 500 m ~ 1000 m, 코일 구성 및 지질 특성에 따라 상이 |
| 무선 독립 수신기 | 단일 또는 다중 수신기 구성 가능, 동시 측정 운용 |
| xTEM 시스템 구성 | 송신기 및 독립형 수신기 |
| 송신기 크기 | 80 × 80m |
| 송신기 무게 | 드럼당 6kg, 전체 24kg |
| 송신 전류 | 1A (소거시간 약 11μs), 30A |
| 수신기 크기 | 1.6 × 1.6m |
| 수신기 무게 | 5kg |
| 탐사 가능 깊이 | 최대 600m |
| 전원 공급 | 12V 리튬 배터리 최대 3개 사용 (50Ah 또는 100Ah 구성) |

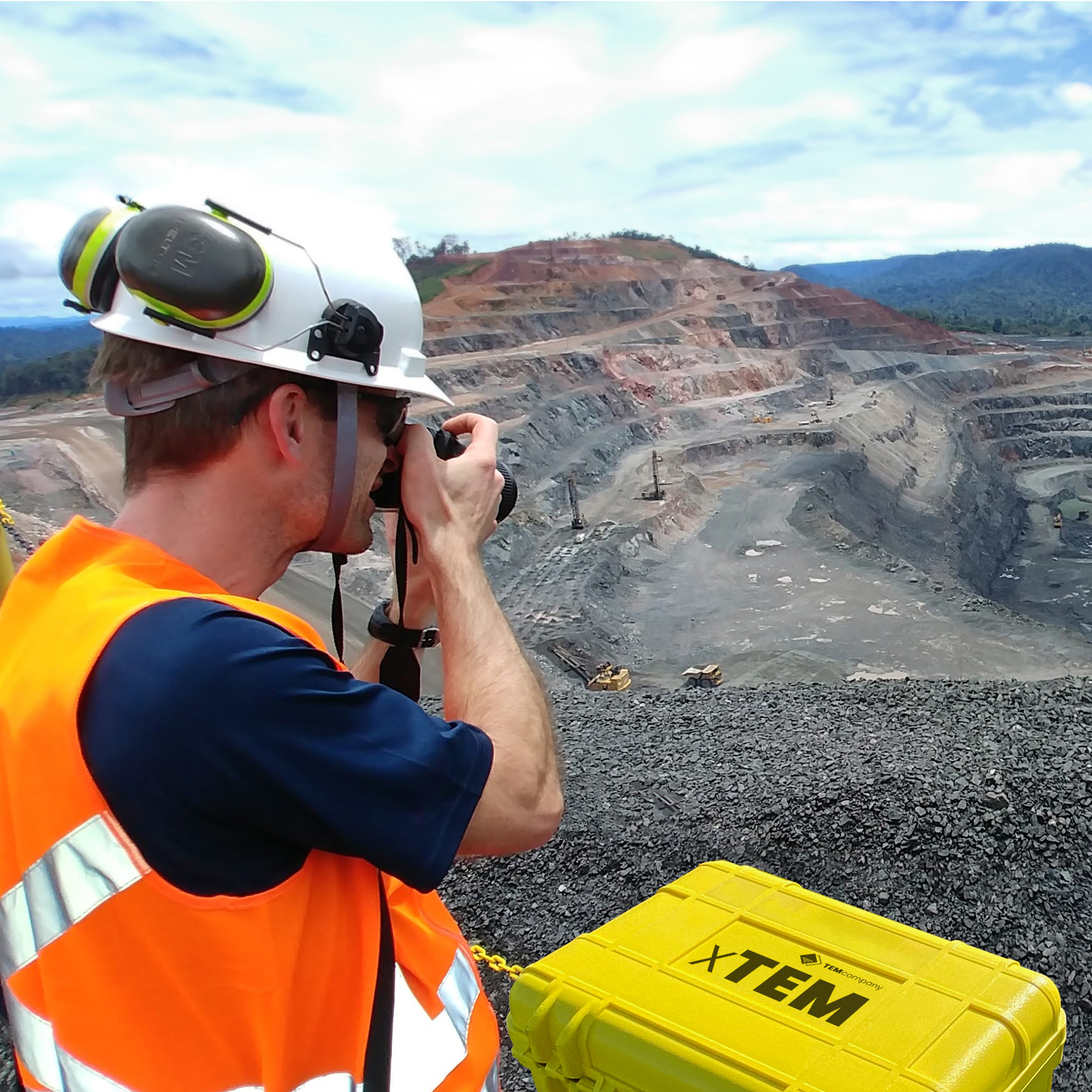

| 휴대성 | 운송용 전용 박스 포함 |
