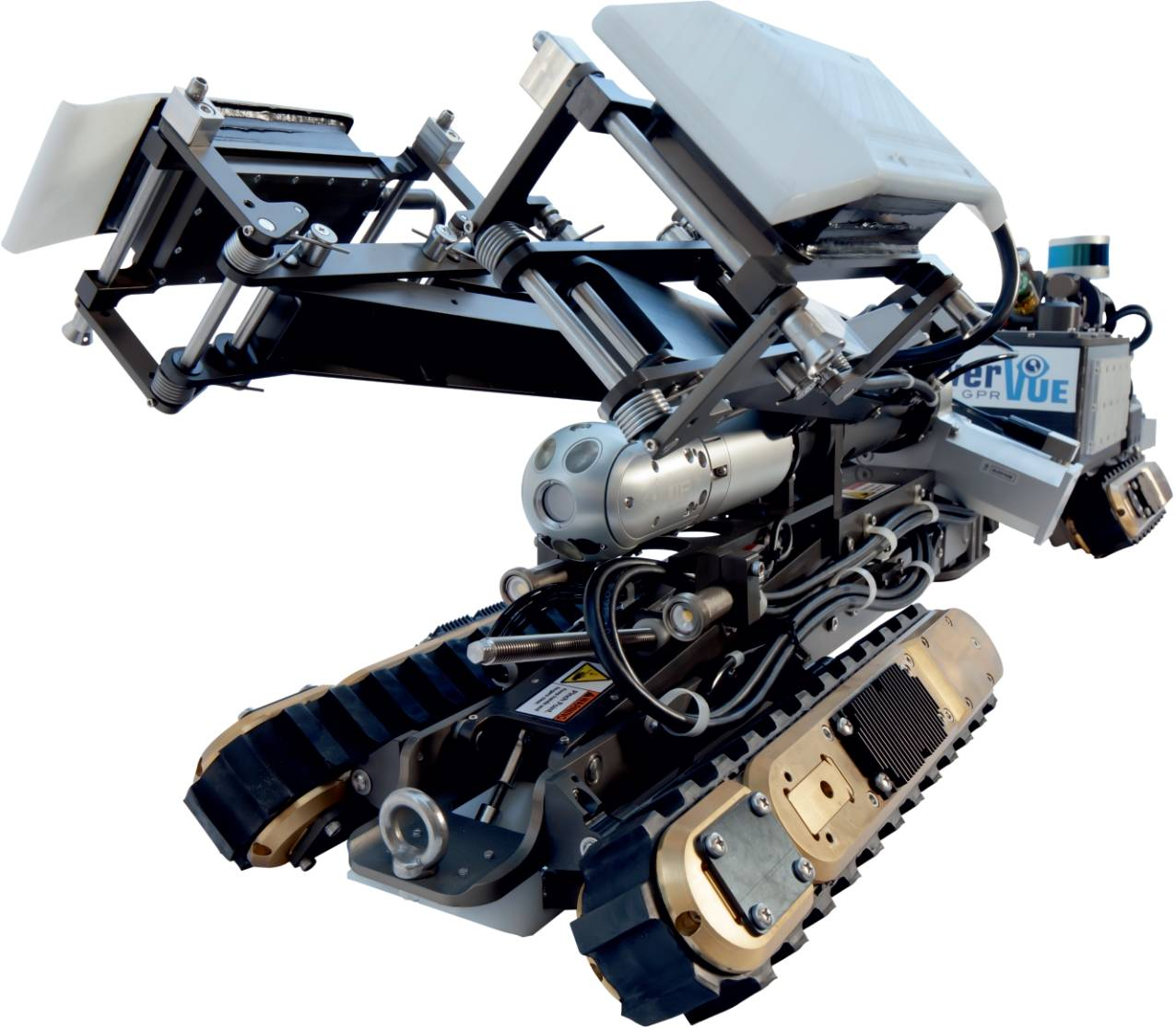

SewerVUE 5G Surveyor 파이프 검사 시스템(PPR) Pipe-Penetrating Radar
-지하 배관 검사를 위한 특허 기술
-원격 조종 가능한 HD CCTV, PPR, LiDAR 및 기타 센서 결합
-사용자 친화적 인터페이스
-다양한 산업 적용 가능: 건설, 토목, 지리 정보 시스템(GIS) 등 활용 가능
-벽 두께, 재질, 보강 구조 측정, 균열감지, 공동탐지, 수분및염분변화감지
Information
| 주파수옵션 | 1.6 Ghz & 2.3 Ghz |
|---|---|
| 최대 신호 침투 깊이 | 200 mm ~ 920 mm (20 ~ 36 인치) |
| 정확도 | 0.39 인치 / 10 mm |
| 수평 샘플링 속도 | 0.2인치 / 5 mm |
| 안테나 포지션 | 9 O' clock to 3 O' clock |
| 데이터 수집 | 전방향 및 후방향 모두 연속적으로 수집 |
| 크롤러 속도 | 100m per hour |
| 크롤러 케이블 길이 | 약 1,000m, (선택옵션 : 3,660m) |
| 크롤러 무게 | 약 140 kg |

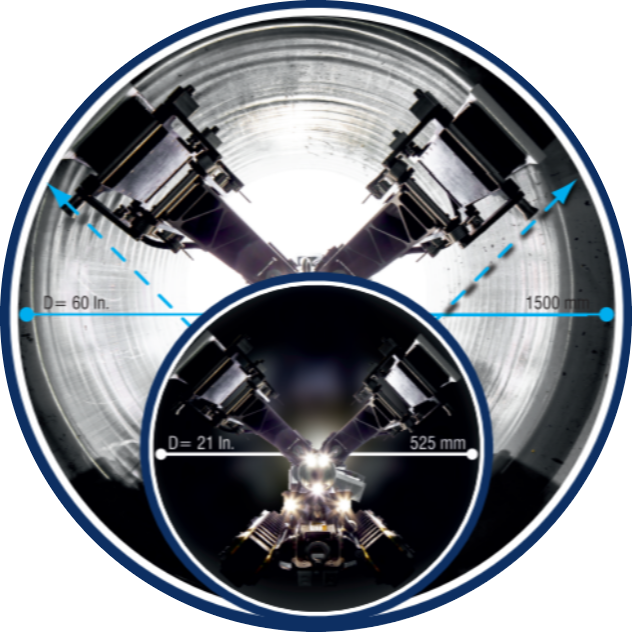

| 크롤러 파이프 직경 | 525 ~ 1500 mm |
| 전면카메라 | Inuktun Spectrum 90, 1080 p (최대 8K 옵션 지원) |
| 후면카메라 | Inuktun Crystal Cam 고정 초점 카메라 |
| 활성 제어 기능 | 팬, 틸트, 줌, 초점 및 조명 조절 |
| 보조 조명 | 고강도 LED |
| 운용 환경 | 온도 : -18 ~ + 50 ºC 크롤러 30m GPR 스플래시 방수 |
| 제어 시스템 | PC 기반의 그래픽 사용자 인터페이스 |
| 케이블 릴 | 전기식 가변 속도, 옵션 수동 크랭크 케이블 릴 |
| PPR으로 탐지 가능한 파이프 유형 | RCP, VCP, Brick pipe, Asbestos cement pipe, Concrete pipe, HDPE pipe, PVC pipe, Wood stave pipe |
